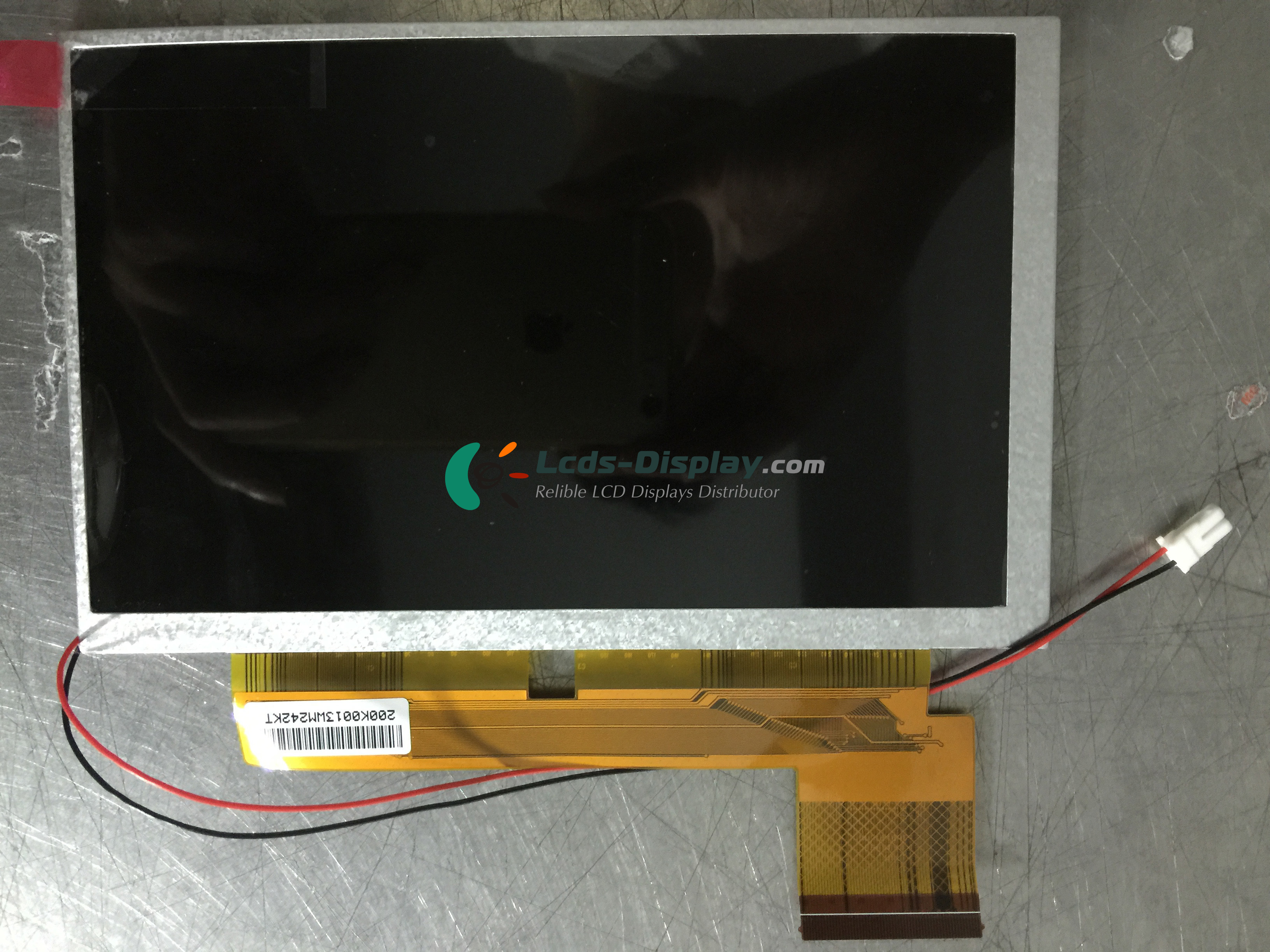

CLAA070LH01AW
CLAA070LH01AW Basis informatie
| panel Model | CLAA070LH01AW |
|---|---|
| panel Brand | CPT |
| descrition | a-Si TFT-LCD ,7.0 inch, 800×480 |
| panel Type | a-Si TFT-LCD |
| CLAA070LH01AW Prijs | Aanvraag Prijs & Lead Time |
| Bedrijfstemperatuur | -30 ~ 85 °C |
| Bewaar temperatuur | -40 ~ 90 °C |
CLAA070LH01AW mechanische Kenmerken
| Dot resolutie | 800(RGB)×480 (WVGA) |
|---|---|
| Pixelconfiguratie | RGB Vertical Stripe |
| Pixel dichtheid | 133 PPI |
| Beeldverhouding | 15:9 (H:V) |
| Vormfactor | Flat Rectangle Display |
| Dot Pitch | 0.0635×0.1905 mm (H×V) |
| Pixel pitch | 0.1905×0.1905 mm (H×V) |
| Gewicht | 171g (Typ.) |
| Oppervlakte | Antiglare, Reflection 4.0% (Typ.) |
| Actief gebied | 152.4×91.44 mm (H×V) |
| Bezel gebied | 154.41×93.44 mm (H×V) |
| Overzicht Dimensie | 165×104 mm (H×V) |
| Outline Depth | 6.8/7.55 (Typ./Max.) mm |
| Landschap of portret | Landscape type |
| Aanraakpaneel | Without |
CLAA070LH01AW optisch Kenmerken
| Weergavemodus | TN, Normally White, Transmissive |
|---|---|
| Helderheid | 600 cd/m² (Typ.) |
| contrast ratio | 800 : 1 (Typ.) (Transmissive) |
| Kleur weergeven | 262K (6-bit) |
| Kleurengamma | 50% NTSC (CIE1931) |
| Reactietijd | 40 (Max.)(Tr+Td) |
| Kijk hoek | 55/55/60/30 (Min.)(CR≥10) (L/R/U/D) |
| Richting bekijken | 12 o'clock |
| Witte kleur-chromatiek | Wx:0.318; Wy:0.318 |
| Witte variatie | 1.25 (Max.)(9 points) |
| Zonlicht leesbaar | N |
CLAA070LH01AW Electronics Feature
| Verticale frequentie | 60Hz |
|---|---|
| Reverse Scan | Yes (U/D, L/R) |
| Totaal stroomverbruik | 3.07W (Typ.) |
| Tijdregelaar (T-CON) | Need external T-CON |
CLAA070LH01AW backlight System
| Lamp positie | Edge light type |
|---|---|
| Lamp type | WLED |
| Lamp Hoeveelheid | 7S2P |
| Lamp vorm | 2 strings |
| Levensduur van de lamp | 30K(Typ.) (Hours) |
| Lampspanning | 18.06/20.3/23.38V (Min./Typ./Max.) |
| Lampstroom | 120mA (Typ.) |
| Lampen Stroomverbruik | 2.44W (Typ.) |
| Interface Type | FPC |
| Lamp Driver Board | No |
CLAA070LH01AW Signal Interface
| Signaalcategorie | TTL |
|---|---|
| Signaalklasse | TTL (1 ch, 6-bit) |
| Ingangsspanning voor paneel | 3.3/13.0/18.0/-6.0V (Typ.)(DVDD/AVDD/VGH/VGL) |
| Invoerstroom voor paneel | 15.0/35.0/0.5/0.5mA (Typ.)(DIDD/AIDD/IGH/IGL) |
| Stroomverbruik van het paneel | 516.5/675mW (Typ./Max.) |
| Voltage voor displaysignalen | 0≤VIL≤0.3DVDD; 0.7DVDD≤VIH≤DVDD |
| Interface Type | FPC |
