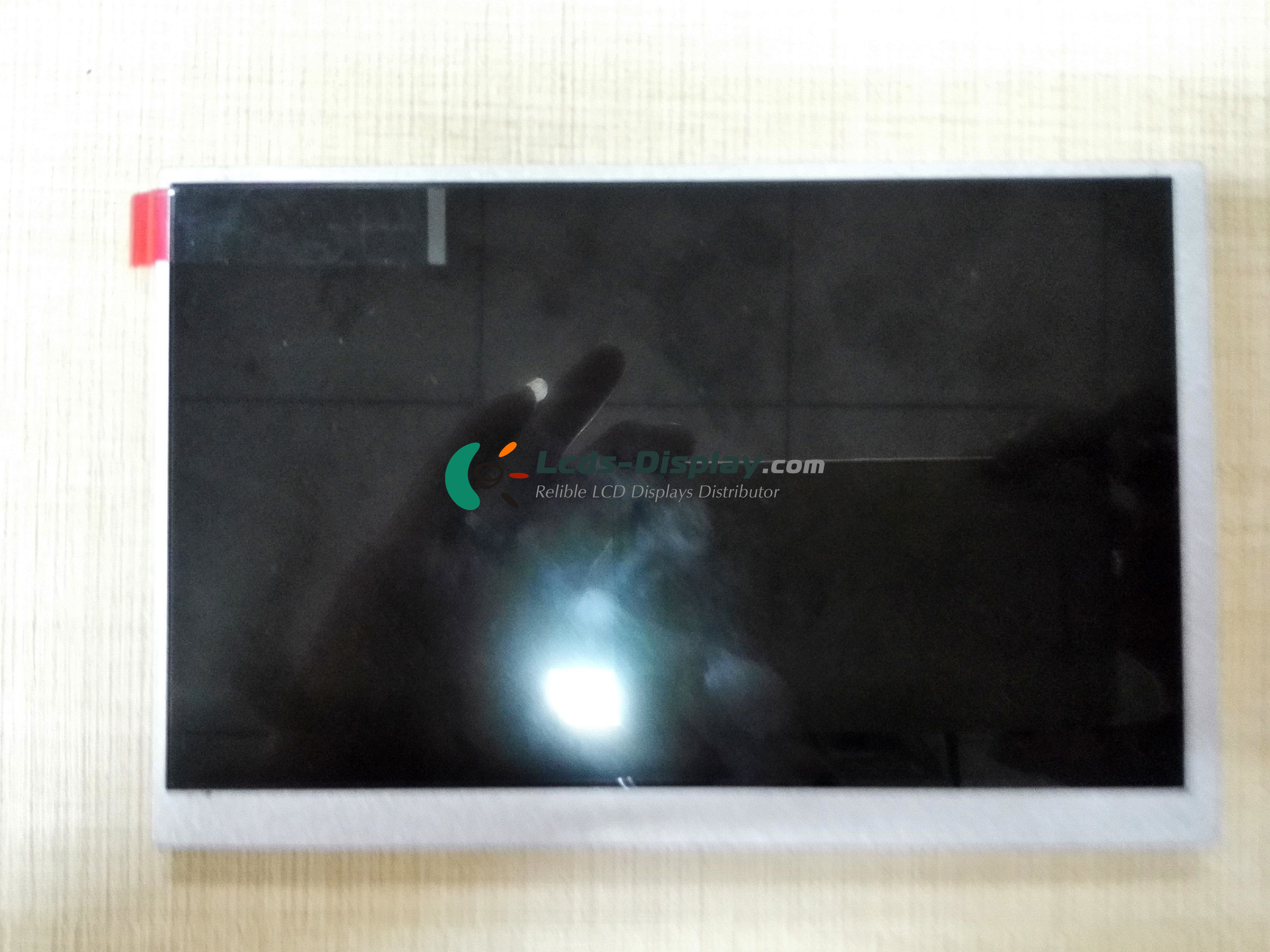

CLAA070LFB1 CW
CLAA070LFB1 CW Basis informatie
| panel Model | CLAA070LFB1 CW |
|---|---|
| panel Brand | CPT |
| descrition | a-Si TFT-LCD ,7.0 inch, 800×480 |
| panel Type | a-Si TFT-LCD |
| CLAA070LFB1 CW Prijs | Aanvraag Prijs & Lead Time |
| Bedrijfstemperatuur | -30 ~ 85 °C |
| Bewaar temperatuur | -40 ~ 85 °C |
CLAA070LFB1 CW mechanische Kenmerken
| Dot resolutie | 800(RGB)×480 (WVGA) |
|---|---|
| Pixelconfiguratie | RGB Vertical Stripe |
| Pixel dichtheid | 134 PPI |
| Beeldverhouding | 16:9 (H:V) |
| Vormfactor | Flat Rectangle Display |
| Dot Pitch | 0.0642×0.1790 mm (H×V) |
| Pixel pitch | 0.1926×0.1790 mm (H×V) |
| Gewicht | 152g (Typ.) |
| Oppervlakte | Antiglare, Hard coating (3H) |
| Actief gebied | 154.08×85.92 mm (H×V) |
| Bezel gebied | 157.42×89.46 mm (H×V) |
| Overzicht Dimensie | 164.9×100 mm (H×V) |
| Outline Depth | 5.7±0.3 mm |
| Landschap of portret | Landscape type |
| Aanraakpaneel | Without |
CLAA070LFB1 CW optisch Kenmerken
| Weergavemodus | TN, Normally White, Transmissive |
|---|---|
| Helderheid | 680 cd/m² (Typ.) |
| contrast ratio | 500 : 1 (Typ.) (Transmissive) |
| Kleur weergeven | 16.2M (6-bit + FRC) |
| Kleurengamma | 50% NTSC (CIE1931) |
| Reactietijd | 25 (Typ.)(Tr+Td) |
| Kijk hoek | 75/75/50/70 (Typ.)(CR≥10) (L/R/U/D) |
| Richting bekijken | 6 o'clock |
| Witte kleur-chromatiek | Wx:0.304; Wy:0.335 |
| Witte variatie | 1.25/1.43 (Typ./Max.)(9 points) |
| Zonlicht leesbaar | N |
CLAA070LFB1 CW Electronics Feature
| Verticale frequentie | 60Hz |
|---|---|
| Reverse Scan | Yes (U/D, L/R) |
| Totaal stroomverbruik | 2.31W (Typ.) |
| Tijdregelaar (T-CON) | Embedded T-CON |
CLAA070LFB1 CW backlight System
| Lamp positie | Edge light type |
|---|---|
| Lamp type | WLED |
| Lamp Hoeveelheid | 3S11P |
| Lamp vorm | Array |
| Levensduur van de lamp | 30K(Min.) (Hours) |
| Lampspanning | 9.0±1.05V |
| Lampstroom | 220mA (Typ.) |
| Lampen Stroomverbruik | 1.98W (Typ.) |
| Interface Type | Connector |
| Lamp Driver Board | No |
CLAA070LFB1 CW Signal Interface
| Signaalcategorie | TTL |
|---|---|
| Signaalklasse | TTL (1 ch, 8-bit) |
| Ingangsspanning voor paneel | 3.3/9.6/18.0/-6 (Typ.)(DVDD/AVDD/VGH/VGL) |
| Invoerstroom voor paneel | 8.0/30.0/0.5/0.5mA (Typ.)(DIDD/AIDD/IGH/IGL) |
| Stroomverbruik van het paneel | 327.0/458.0mW (Typ./Max.) |
| Voltage voor displaysignalen | 0≤VIL≤0.3DVDD; 0.7DVDD≤VIH≤DVDD |
| Interface Type | FPC |
